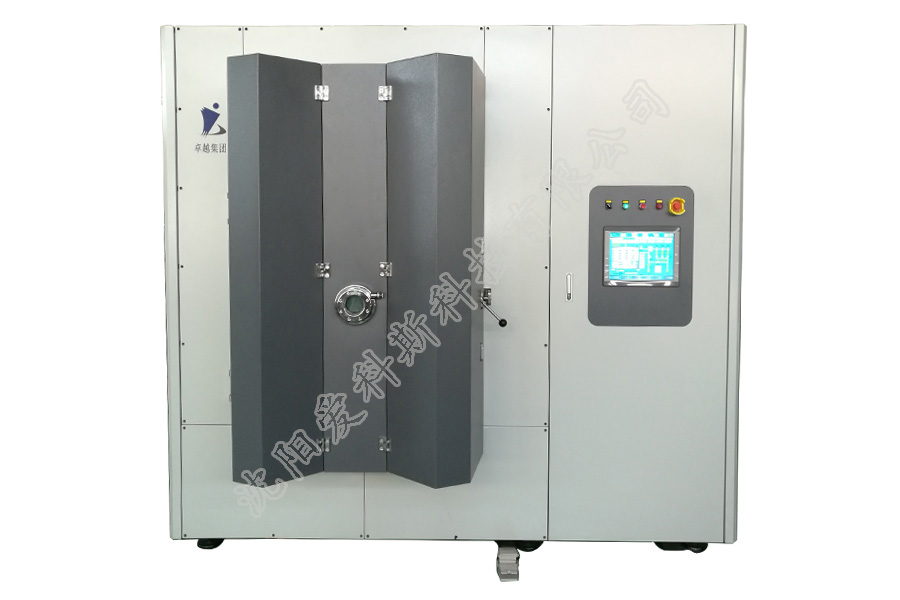

ZY-1211 模具多弧离子镀膜机


设备简述:

ZY-1211模具多弧离子镀膜机是我司自主研发的超硬膜离子镀膜机,采用独有的新型过滤弧源镀膜技术、电子枪辅助镀膜技术使电弧在整个靶材表面做快速的移动,增强了靶材的离化率,使得靶材表面被均匀刻蚀,涂层表面光滑致密的同时优化了涂层结合力,确保了涂层厚度及涂层的均匀性。同时,新技术的应用提高了镀膜效率,节约了能源和运行成本。
ZY-1211采用智能触摸屏全自动控制系统,提高了工艺稳定性,同时配备全新的PLC控制系统,编程、工艺设定、数据采集,记录等各项功能,自己开发的专用镀膜软件,操作简单方便。同时, 本机采用先进的工艺流程控制,性能优良,运行稳定,可在金属表面镀制高质量,致密度高,结合力好,硬度高、耐磨性能好的保护膜层,例如TiN,CrN,AITiN,TiCN , AlCrN ,TiSiN , TiAlCN , TiAICrN等,起到提高工具表面硬度,耐磨度,抗腐蚀能力的作用,可大幅度提高工具的使用寿命,被广泛运用于精密模具业(冲压模具、剪切模具、标准件模具、成型模具等)、工具行业(钻头、刀粒、铣刀、拉刀、丝锥和齿轮刀具等),汽车工业(活塞、活塞环、合金轮毂等)。

设备特点:

1. 真空室的真空密封和室内运动部件的设计和用材充分考虑可承受高温,可镀制超硬涂层。
2. 所镀膜层具有更高的膜基结合强度,更光滑的涂层表面和更好的韧性,以及更均匀的涂层厚度分布。
3. 采用全自动控制系统,极大地提高了工艺稳定性。
4. 大炉腔设计,真空室尺寸φ1200×H1100,并且配备可移出式下转架,操作便捷,实现快速的炉次切换,保证了超高的生产效率。

炉体尺寸

φ1200*H1100

有效空间

φ850*H700

工件最大直径*数量

φ150*12

抽气时间

大气到6X10-3 <15分钟

工作电压/频率

380V/50Hz

实际功率

70KW

应用技术

HCD+ARC

靶材数量

12

极限压力

5.0*10-4Pa

漏率

<10-3Pa.L/s

标准涂层

TiNCrNTiCNAlTiN

其它复合涂层

TiAlCrNTiSiNTiCrNDLC

工件转架结构

下转架结构

真空室结构

立式单开门

电源类型

弧电源、脉冲偏压电源、电子枪电源

真空系统

分子泵、罗茨泵、直联泵

生产周期

3-6小时/

外围尺寸

L4200*W2900*H2600mm

产量/

铣刀φ10*70   900

配套条件

循环水压力:2-3KG/CM3

刀粒φ18*6     6600

水量:10T/H

滚刀φ80*80    68

压缩空气:4-6 KG/CM3

模具 500KG



控制方式

PLC+触摸屏  组态软件

工作气体

Ar、N2O2C2H2

工业PC+PLC+触摸屏

自己开发的镀膜专用软件

适用范围

适用于注塑、五金、压铸、冲压、成型等模具,各类零件、配件及切削刀具、刀粒等

备注

真空室尺寸,外围尺寸,设备外观等可按客户产品或及特殊工艺要求订做
