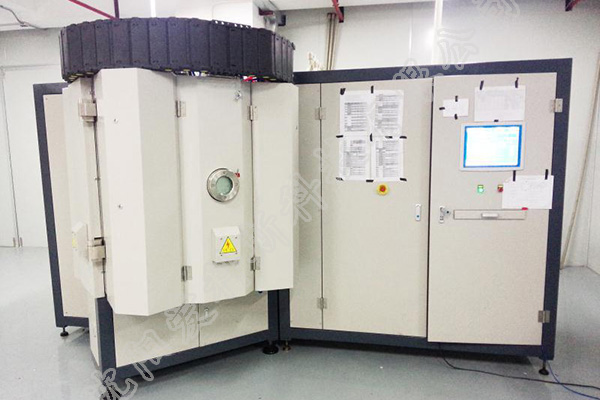

设备简述:
ZYPL1011工具镀专用镀膜机、最新研制开发的一种物理气相沉积(PVD)真空镀膜设备,该设备最多可配备四个平面弧,可进行单层或多层(纳米)膜的镀制。适用于各类工具镀镀膜要求,如切削工具,钻头、冲摸具等。通过对工件表面在物理、化学、机械、颜色等方面的改质,达到耐磨、超硬、自润滑的效果。设备参数:
炉体尺寸 |
w1000*D1000*H1100 |
有效空间 |
φ780*H800 |
工件最大直径*数量 |
φ220*4个 |
抽气时间 |
大气到6X10-3 <15分钟 |
工作电压/频率 |
380V/50Hz |
实际功率 |
70KW |
应用技术 |
HCD+ARC |
靶材数量 |
4个 |
极限压力 |
5.0*10-4Pa |
漏率 |
<10-3Pa.L/s |
标准涂层 |
TiN、CrN、TiCN、AlTiN等 |
可选涂层 |
TiAlCrN、TiSiN、DLC等 |
工件转架结构 |
下转架结构 |
真空室结构 |
立式单开门 |
电源类型 |
弧电源、脉冲偏压电源、 |
真空系统 |
分子泵、罗茨泵、直联泵 |
生产周期 |
5-7小时/炉 |
外围尺寸 |
W3880*D1950*H2200mm |
产量/炉 |
铣刀φ10*70 1056 |
配套条件 |
循环水压力:2-3KG/CM3 |
刀粒φ18*6 6720 |
水量:10T/H |
||
滚刀φ80*80 96 |
压缩空气:4-6 KG/CM3 |
||
模具 500KG |
|
||
控制方式 |
PLC+触摸屏 组态软件 |
工作气体 |
Ar、N2、O2、C2H2等 |
工业PC+PLC+触摸屏 |
|||
自己开发的镀膜专用软件 |
|||
适用范围 |
适用于注塑、五金、压铸、冲压、成型等模具,各类零件、配件及切削刀具、刀粒、丝锥等 |
||
备注 |
真空室尺寸,外围尺寸,设备外观等可按客户产品或及特殊工艺要求订做 |
涂层 |
颜色 |
特点 |
应用 |
TiN |
金黄色 |
通用的硬质涂层 |
主要用于车削、铣削、钻削及齿轮类刀具的耐用涂层和成型、 注塑模的防粘连,提高润滑性及耐磨保护涂层。 |
TiCN |
蓝灰色 |
低摩擦系数,高硬度 |
在TiN基础上,提高了涂层的硬度、并降低摩擦系数,主要用 于高速钢刀具、冲压模具、成型模具。 |
TiAlN |
紫红色 |
通用的硬质抗氧化涂层 |
红硬性良好,表面光洁度高,可用于高速加工。适合模具钢、HSS、 硬质合金工具(加工材料硬度低于HRC45)、薄壁件冲压模具。 |
CrN |
银灰色 |
通用的耐腐蚀涂层,低粘附倾向 |
具有良好的抗粘结性,抗腐蚀性,耐磨性。几乎适合加工所有材料, 包括高硅铝、不锈钢、高镍合金、钛和复合材料、注塑模具、 零件、橡胶模具、硅胶模具、半导体封装模具等。 |
DLC |
黑色 |
超低摩擦系数 |
适用于模具,零部件,医疗器械,航空零部件等。 硬度高,增加润滑性。 |
AlTiN |
紫黑色 |
超高硬度,抗氧化 |
具有极高的微硬度,热硬度。适合于具有高热应力的工具涂层, 并具备良好的耐热冲击性,有快速间断切削应用的优先选择。 广泛用于硬质合金工具(加工材料硬度低于HRC45)、压铸模具。 |
TiAlCrN |
灰色 |
高硬度,抗氧化,抗冲击 |
中等切削速度下的硬质材料机械加工。 |
TiAlCN |
玫红色 |
高硬度,抗氧化 |
|
AlCrN |
灰色 深灰色 |
非常高的抗氧化温度和红硬性 |
高速下的硬切削,中到高硬度材料的铣削、滚铣, 由于几何体产生高冲击负载的工具上的应用。 |
