设备简述:

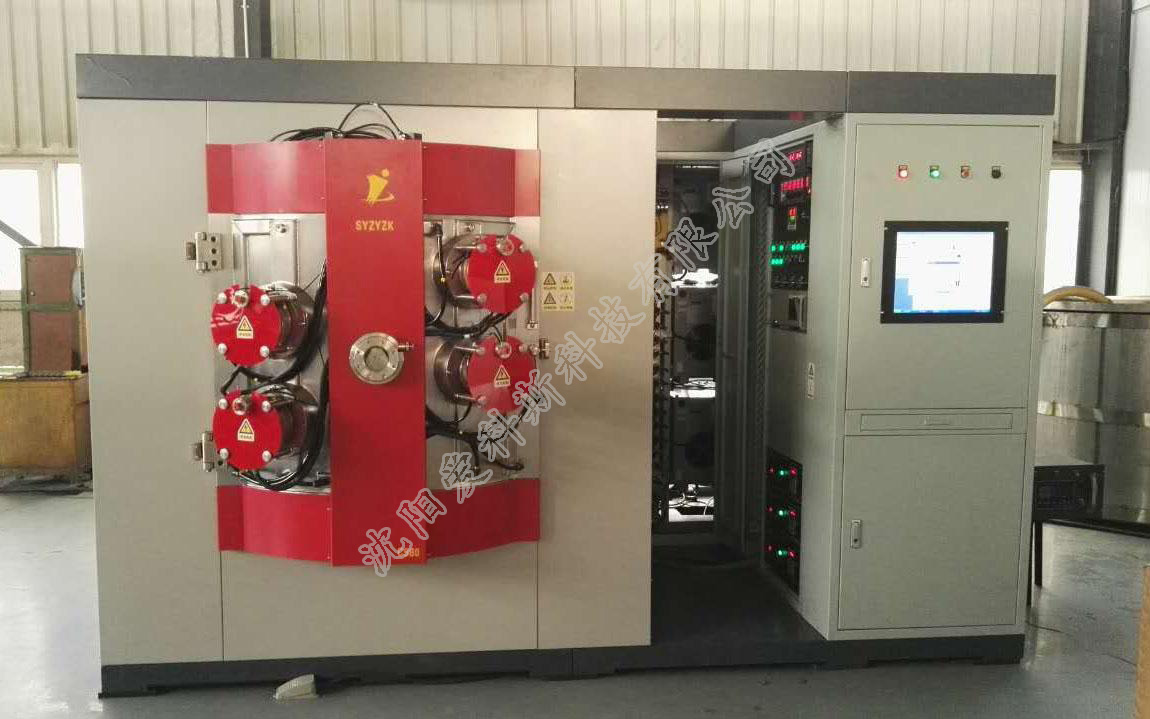

ZY-1209模具多弧离子镀膜机是我司自主研发的超硬膜离子镀膜机,采用独有的新型过滤弧源镀膜技术和离子辅助镀膜技术使电弧在整个靶材表面做快速的移动,使得靶材表面被均匀刻蚀,涂层表面光滑致密的同时优化了涂层结合力,确保了涂层厚度的均匀性。同时,新技术的应用提高了镀膜效率,节约了能源和运行成本。
炉体尺寸 |
有效空间 |
φ650*H600 |
|
工件最大直径*数量 |
φ150*12个 |
抽气时间 |
大气到6X10-3 <15分钟 |
工作电压/频率 |
380V/50Hz |
实际功率 |
70KW |
应用技术 |
HCD+ARC |
靶材数量 |
12个 |
极限压力 |
5.0*10-4Pa |
漏率 |
<10-3Pa.L/s |
标准涂层 |
TiN、CrN、AlTiN等 |
其它复合涂层 |
TiSiN、TiAlCrN、TiAlCN等 |
工件转架结构 |
下转架结构 |
真空室结构 |
立式单开门 |
电源类型 |
弧电源、脉冲偏压电源、电子枪电源 |
真空系统 |
分子泵、罗茨泵、直联泵 |
生产周期 |
3-6小时/炉 |
外围尺寸 |
L4200*W3200*H2200MM |
产量/炉 |
铣刀φ10*70 880 刀粒φ18*6 6400 滚刀φ80*80 64 模具 500KG |
配套条件 |
水量:10T/H 压缩空气:4-6 KG/CM3
|
控制方式 |
手动+半自动+全自动一体化/触摸屏+PLC 自己开发的镀膜专用软件 |
工作气体 |
Ar、N2、O2、C2H2等 |
备注 |
真空室尺寸,外围尺寸,设备外观等可按客户产品或及特殊工艺要求订做 |
涂层 |
颜色 |
纳米硬度(HV0.05) |
摩擦系数 |
涂层厚度 um |
最高使用温度℃ |
结构 |
主要特点 |
应用 |
TiN |
金黄色 |
2400 |
0.40 |
1-4 |
500 |
单层膜 |
通用的硬质涂层 |
主要用于车削、铣削、钻削及齿轮类 刀具的耐用涂层和成型、注塑模的 防粘连,提高润滑性及耐磨保护 涂层。 |
CrN |
银灰色 |
2000 |
0.40 |
1-4 |
700 |
单层膜 |
通用的耐腐蚀膜层,低粘附倾向 |
具有良好的抗粘结性,抗腐蚀性,耐 磨性。几乎适合加工所有材料,包 括高硅铝、不锈钢、高镍合金、钛 和复合材料、注塑模具、零件、橡 胶模具、硅胶模具、半导体封装 模具等。 |
TiCN |
蓝灰色 |
3000 |
0.20 |
1-4 |
400 |
梯度复合膜 |
低摩擦系数,高硬度 |
在TiN基础上,提高了涂层的硬度、 并降低摩擦系数,主要用于高速 钢刀具、冲压模具、成型模具。 |
TiAlN |
紫红色 |
3500 |
0.40 |
1-4 |
850 |
单层复合膜 |
通用的硬质抗氧化涂层 |
红硬性良好,表面光洁度高,可 用于高速加工。适合模具钢、HSS、 硬质合金工具(加工材料硬度低 于HRC45)、薄壁件冲压模具。 |
AlTiN |
紫黑色 |
3800 |
0.45 |
1-4 |
900 |
多层复合膜 |
超高硬度,抗氧化 |
具有极高的微硬度,热硬度。适合于 具有高热应力的工具涂层,并具 备良好的耐热冲击性,有快速间 断切削应用的优先选择。广泛用 于硬质合金工具(加工材料硬度 低于HRC45)、压铸模具。 |
TiAlCrN |
灰色 |
3300 |
0.70 |
1-3 |
800 |
多层复合膜 |
高硬度,抗氧化,抗冲击 |
中等切削速度下的硬质材料机械加工 |
TiAlCN |
枚红色 |
3500 |
0.20 |
1-4 |
800 |
梯度复合膜 |
高硬度,抗氧化 |
|
AlCrN |
灰黑色/深灰色 |
3200 |
0.35 |
1-4 |
1100 |
单层膜 |
非常高的抗氧化温度和红硬性 |
高速下的硬切削,中到高硬度 材料的铣削、滚铣,由于几何体产生高冲击负载的工具上的应用 |

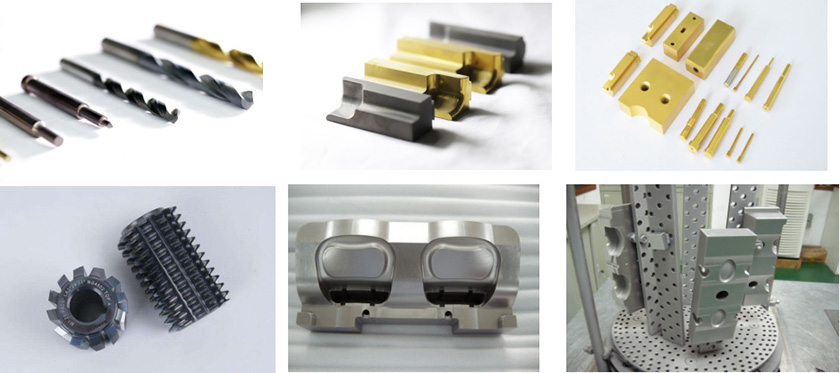

样品展示
